BORU YAPISI
Bogenn Microduct Borular özel olarak tasarlanan üretim hatlarında ekstrüzyon prosesi ile üretilmektedirler. Pürüzsüz dış yüzeye ve yivli iç yüzeyi sahiptirler. Bogenn Microduct Borular yüksek yoğunluklu polietilen (HDPE) hammaddeden imal edilmektedir. Boru demetlerini bir arada tutan koruyucu kılıf müşteri taleplerine uygun olarak polietilen (PE) veya polipropilen (PP) olabilmektedir.
ÜRETİM STANDARTLARI
Bogenn Mikroduct Boruların üretiminde aşağıdaki standartlardan faydalanılmaktadır.
DIN 16874 HDPE Borular – Gömülü Telekomünikasyon
DIN 16876 HDPE Borular – Kablo Muhafaza Boruları
DIN 8074/75 Polietilen Borular
DIN EN 12201 Polietilen Plastik Boru Sistemleri
DIN EN 60794 – 1 Fiber Optik Kablolar (Renklendirme)

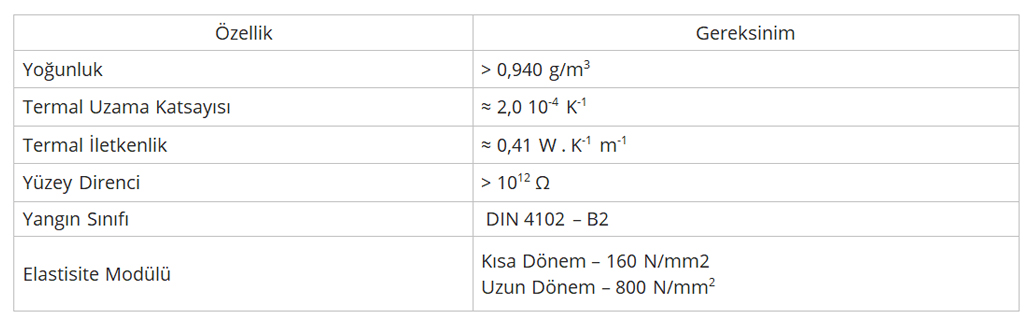

HAMMADDE
Mikroduct Boruların üretiminde kullanılan HDPE hammaddeye ait özellikler aşağıda belirtilmiştir. Firmamız sadece standartlara uygun hammadde kullanarak üretimlerini gerçekleştirmektedir.
ÜRETİM ARALIĞI

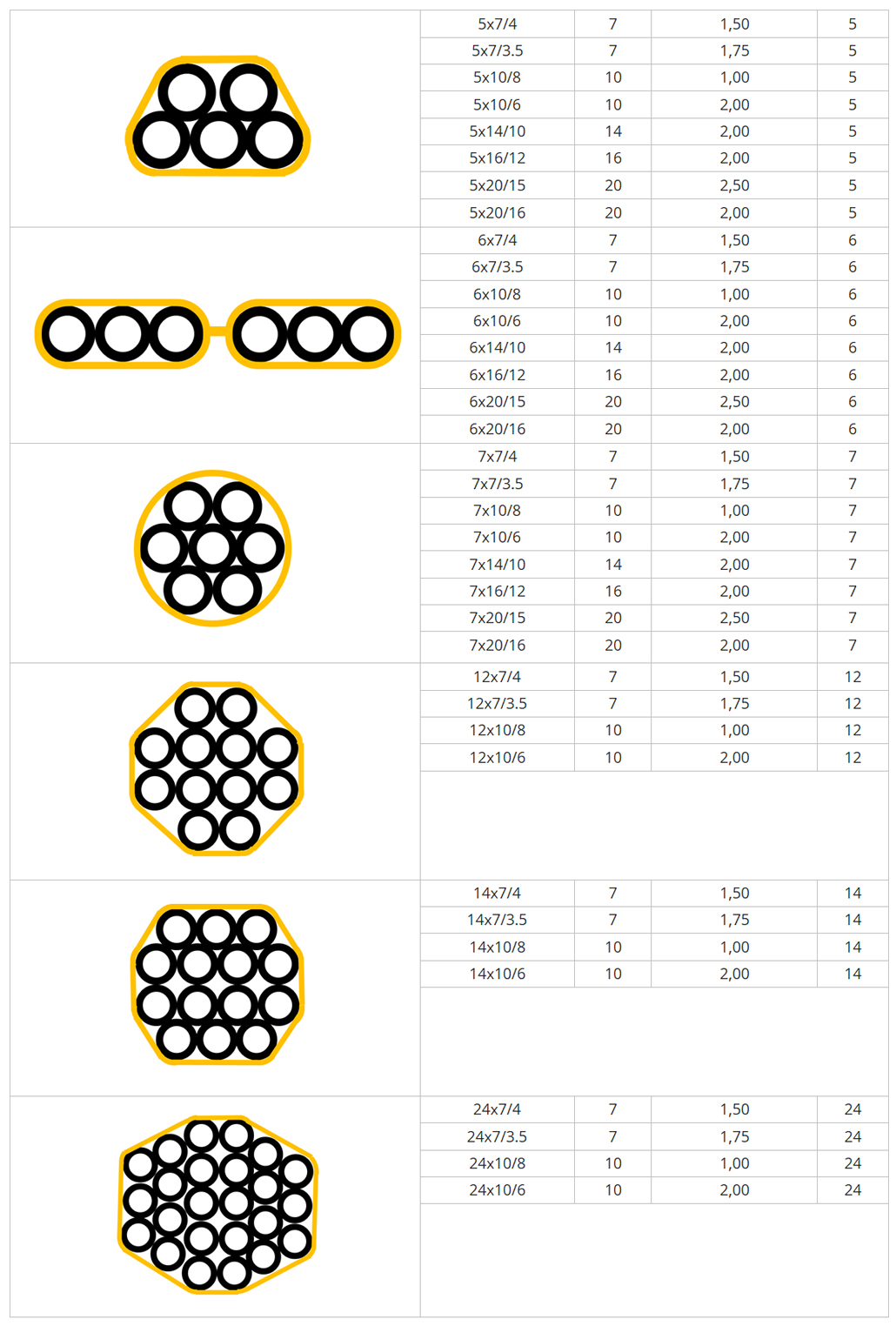

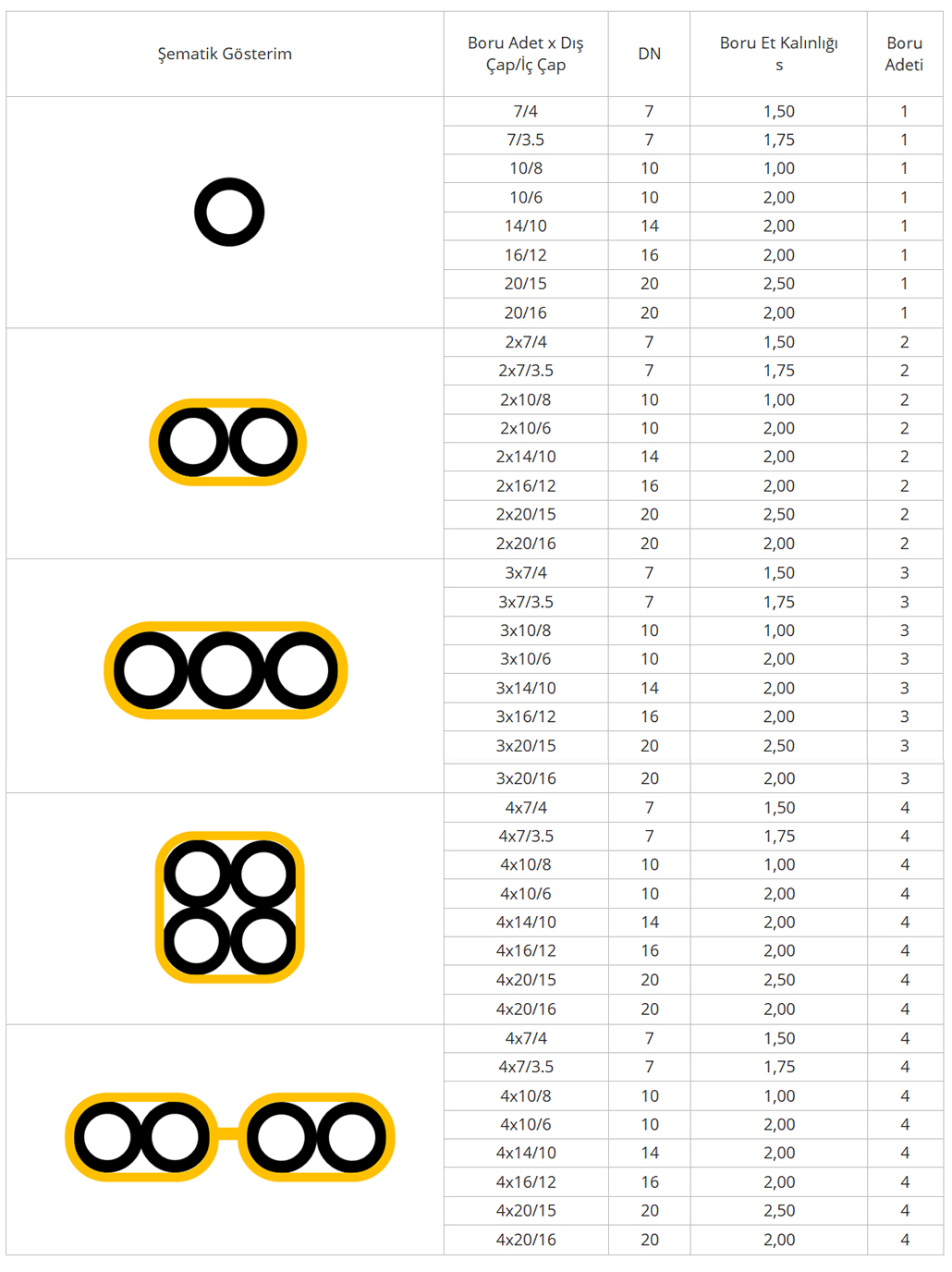

Bogenn Mikroduct Borular Ø7 ile Ø25 mm arasında tekli veya 2 li, 3 lü, 4 lü, 5 li, 6 lı, 7 li, 12 li, 14 lü, 24 lü gibi çoklu (Multiduct) olarak üretilmektedir. Üretilen ürünlere ait şematik gösterimler aşağıda belirtilmiştir.
RENK
Bogenn Mikroduct Borular şeffaf renkte üretilmekte ve çizgiler ile renklendirilmektedir. Çizgi renkleri aşağıda belirtilmiştir.

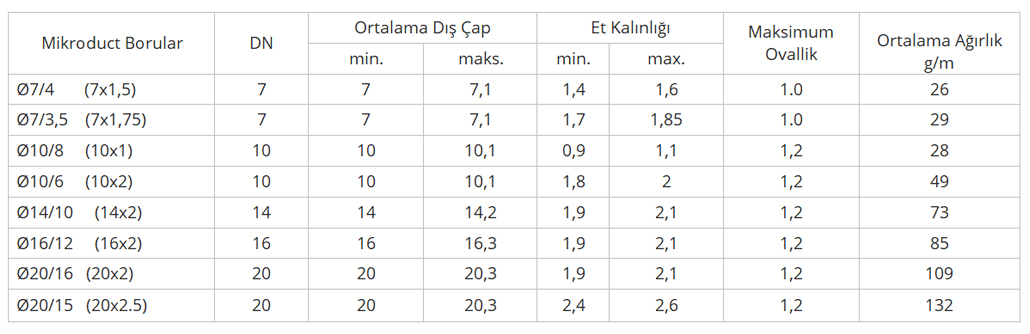

ÖLÇÜ ve AĞIRLIKLAR
Bogenn Mikroduckt Borulara ait ölçüler ve ağırlıklar aşağıda belirtilmiştir.
KULLANIM ALANLARI
Bogenn Mikroduct Borular telekomünikasyon sistemlerinde fiber optik kablolara hizmet sağlayan borulardır. Direk olarak toprakaltı uygulamalarda veya kablo koruma borusu içinde uygulamalarda direktiflere ve ilgili mevzuatlara uygun olarak kullanılabilir. Yivli iç yüzeyi, fiber kabloların boru içerisine gönderilmesine olanak sağlamaktadır.
TESLİMAT
Bogenn Mikrodcut Borular müşterilerin taleplerine ve teknik gerekliliklere uygun olarak kangal veya tambura sarılı olarak teslim edilmektedirler. Boru uzunlukları teslimat şekline ve boru çapına göre değişmekte olup müşterilerin özel talepleri dikkate alınmaktadır.
BİRLEŞTİRME YÖNTEMİ VE EK PARÇALAR
Bogenn Mikroduct Boruların birleştirilmesinde hızlı geçiş parçaları kullanılmaktadır.
KALİTE KONTROL
Bogenn Mikroduct Borular hammaddenin kabulünden nihai ürünün sevkiyatına kadar kalite prosedürüne uygun olarak kontrole tabi tutulmaktadır. Borulara uygulanan kontrol ve testler aşağıda özetlenmiştir.
- Görünüş, yüzey, renk ve işaretleme kontrolleri
- Geometrik kontroller
- Erime akış hızı (MFI), DIN EN ISO 1133 – 1
- Uzunlukta Değişim, DIN EN ISO 2505
- Dış darbeye mukavemet, DIN 16876
- Hidrostatik basınç testi (170 h – 80 °C), DIN 16874
- Hidrostatik basınç testi (2 h – 35 °C), DIN 16876
DİKKAT EDİLMESİ GEREKENLER
Bogenn Mikroduct / Multiduct Boruların taşınması, stoklanması, montajı v.b. aşamalarda aşağıda belirtilen kriterlere ve ilgili ulusal mevzuatlara dikkat edilmelidir.
- Bogenn Mikroduct/Multiduct Borular taşınırken, stoklanırken ve montajı edilirken boruların hasarlanmasına sebep olacak kesici, delici, ezici v.b. her türlü etkene karşı korunmalıdır. Borular sürüklenerek taşınmamalıdır.
- Boruların birleştirilmesinde kullanılan ek parçalar ilgili standartlara ve mevzuatlara uygun olmalıdır.
- Kurulumu tamamlanan tesisatlar ilgili mevzuatlara ve standartlara uygun olarak test edilmeli ve yapılan test kayıt altına alınmalıdır.
- Toprakaltı uygulamalarda ilgili standart ve mevzuatlar dikkate alınmalıdır.
- Devam eden diğer inşaat işleri nedeni ile kurulumu tamamlanan tesisatın hasar görmesini engelleyecek diğer önlemler alınmalıdır.
