BORU YAPISI
Bogenn PP-R Kompozit Borular 3 farklı katmandan oluşmaktadır. Bu katmanlar PP-R/PPR-GF/PP-R katmanlarıdır.
Boru iç yüzeyinde PP-R (Polipropilen Random Kopolimer) katman yer almaktadır. Taşınan akışkanın temas ettiği yüzeyi oluşturan bu katman yüksek kimyasal dayanımın sağlamasının yanında pürüzsüz bir iç yüzey oluşturmaktadır.
Orta katmanda yer alan PPR-GF (Polipropilen Random Kopolimer – Glass Fiber) katman, yüksek mukavemetli cam elyafların polipropilen hammadde ile birlikte birleştirilmesi (compounding) ile özel olarak hazırlanan hammadde ile üretilmektedir. Düşük uzama katsayısına sahip PPR-GF hammadde ile termal genleşme katsayısı 0.45 mm/m °K değerine indirgemektedir.
Boru dış yüzeyi ise PP-R katman oluşturmaktadır. PP-R katman standartlara uygun darbe dayanımının yanında birleştirme yöntemi olan soket kaynağına da uygunluk sağlamaktadır.
ÜRETİM STANDARTLARI
Bogenn PP-R Kompozit Boruların üretiminde aşağıdaki standartlardan faydalanılmaktadır.
TS 13715 Cam Elyaf Takviyeli Çok Katlı Polipropilen Borular
TSE K 25 Cam Elyaf Takviyeli Çok Katlı Polipropilen Borular
DIN EN ISO 15874 Plastik Boru Sistemleri
DIN 8077/88 Polipropilen Borular
ÜRETİM ARALIĞI

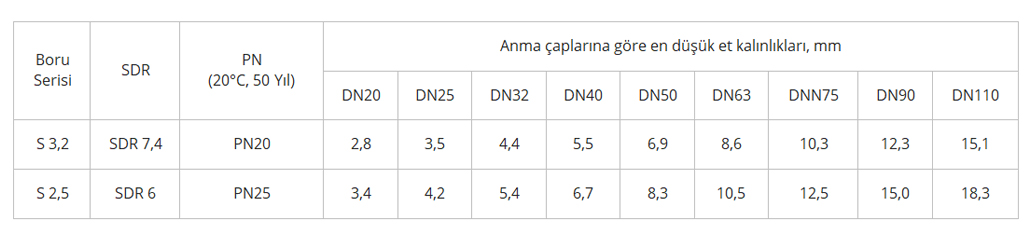

Bogenn PP-R Kompozit Borular Ø20 – 110 mm aralığında aşağıda belirtilen özelliklerde üretilmektedir. Boru boyları 4 metre olup, müşterilerin özel talepleri dikkate alınmaktadır.
RENK
Bogenn PP-R Kompozit Borular beyaz ve yeşil renklerinde üretilmektedir. UV dayanımı gerekli olan projeler için üretilen borularda dış katman rengi siyahtır.
KULLANIM ALANLARI
Bogenn PP-R Kompozit Borular ve Ek Parçalar bina içerisinde soğuk ve sıcak akışkanların taşınmasında kullanılmaktadır.

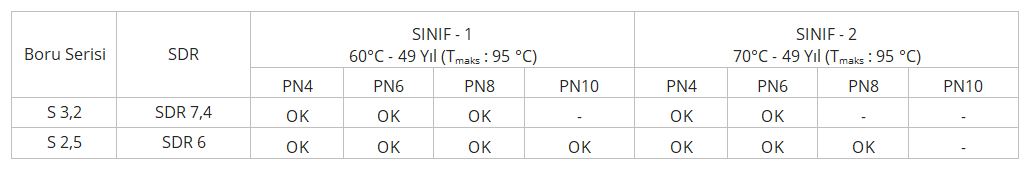

DIN EN ISO 15874 standardına göre Bogenn PP-R Kompozit Borular aşağıda belirtilen uygulama sınıflarında ve anma basınçlarında kullanılmaktadır.

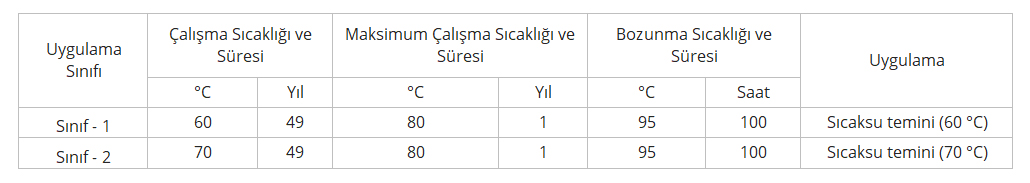

Sınıf – 1 ve Sınıf – 2 borulara ait kullanım şartları aşağıda belirtilmiştir.
BİRLEŞTİRME YÖNTEMİ VE EK PARÇALAR
Bogenn PP-R Kompozit Borular ve Ek Parçalar soket (veya füzyon olarak adlandırılır) kaynak yöntemi ile birleştirilmektedir. Birleştirme yöntemini doğru uygulayabilmek için firmamızın direktifleri ve standartlar dikkate alınmalıdır. Soket kaynak yönteminde uygulana ve kabul görmüş standartlar DVS standartlarıdır.
PP-R ek parçalar üretim prosesi farklılığı nedeni ile borular gibi 3 katmanlı olarak üretilemez. Tesisat kurulumlarında ek parçaların termal genleşmeleri ihmal edilir boyutta olduğundan zaten teknik olarak borular gibi kompozit yapıda üretilmesi gerekli değildir.
Firmamız tesisat kurulumu için gerekli olan her türlü ek parça çeşidini (manşon, dirsek, tek, dişli geçiş parçaları v.b.) müşterisine sunmaktadır.
DİKKAT EDİLMESİ GEREKENLER
Bogenn PP-R Kompozit Boru ve Ek Parçaların taşınması, stoklanması ve montajı esnasında aşağıda belirtilen kriterler ve ilgili ulusal mevzuatlar dikkate alınmalıdır.
- Bogenn PP-R Kompozit Borular’ ın taşınması, stoklanması ve montajı esnasında darbeye maruz kalması engellenmelidir. Özellikle 0 °C ve daha düşük hava sıcaklıklarında PP-R hammaddenin doğası gereği darbe dayanımının azalır. Boru ve ek parçaların darbeye maruz kalmaması için gerekli önlemler alınmalıdır.
- Bogenn PP-R Kompozit Borular’ ın güneşin UV (ultraviyole) ışınlarına dayanımı yoktur. Uzun süreli depolamalarda ve kurulum sonrasında güneşe maruz kalacak uygulamalarda gerekli önlemler alınmalıdır.
- Bogenn PP-R Kompozit Boruların birleştirilmesinde kullanılan soket kaynak yöntemi ilgili mevzuatla dikkate alınarak uygulanmalıdır. Ortam sıcaklığının 5 °C ve daha altında olduğu durumlarda, soket kaynak uygulamasından kaçınılmalı, ilgili önlemler alındıktan sonra kaynak işlemine tekrar devam edilmelidir.
- Tesisatta oluşacak termal genleşmeler ön görülmeli ve ilgili önlemeler alınmalıdır.
- Tesisat içesinde yer alan akışkanın donması ve oluşacak yüksek basınç nedeni ile borularda hasara yol açmasını engelleyecek önlemler alınmalıdır.
- Kurulumu tamamlanan tesisatlarda DIN 1998’ e uygun olarak tesisat basınç testi yapılmalı ve yapılan test kayıt altına alınmalıdır.
- Devam eden diğer inşaat işleri nedeni ile kurulumu tamamlanan tesisatın hasar görmesini engelleyecek diğer önlemler alınmalıdır.
